SF915004A

吸料機控制器

廠家使用說明書

在安裝使用控制器之前，詳細閱讀該使用說明書！邦普電腦技術開發有限公司 2021-03-10 軟件功能碼：X1.AC058A.F91.001-1

說明書版本:V100A06 版權所有，翻印必究

1 使用須知..................................................................1

2 規格說明..................................................................1

3 面板示意圖..............................................................1

3.1 面板說明.............................................................1

4 常用界面................................................................2

4.1 開機延時界面.................................................2

4.2 主界面............................................................2

4.3 故障界面........................................................3

5 常用操作..................................................................4

5.1 切換料斗.......................................................4

5.2 快速修改吸料時間.........................................4

5.2 用戶參數設置......................................................5

6 參數表示內容.........................................................6

7 故障表....................................................................8

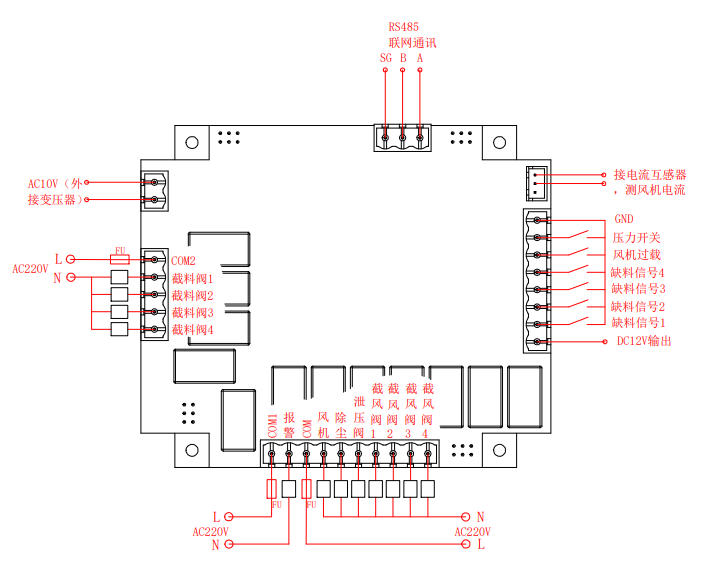

8 電氣連接示意圖......................................................9

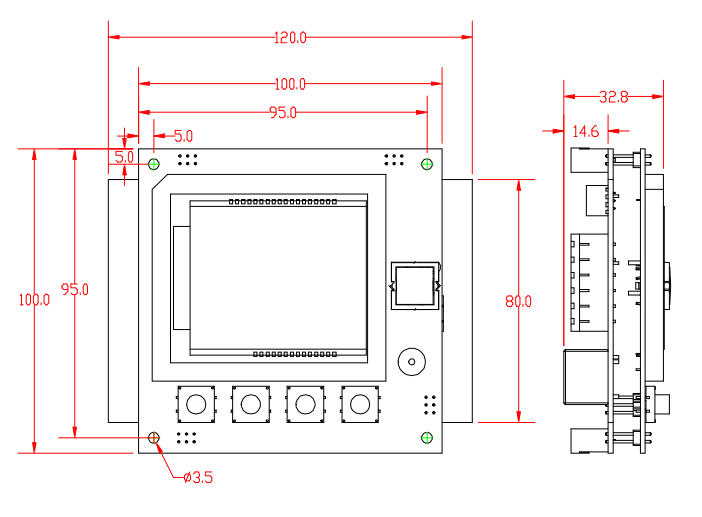

9 安裝尺寸圖............................................................10

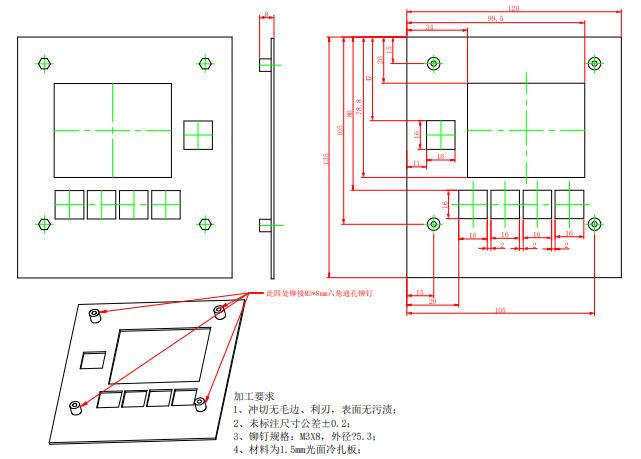

10 面板開孔尺寸圖.........................................................11

1 使用須知

為了方便您的使用，請仔細閱讀說明書，并按照說明書的步驟進行操作。

2 規格說明

序號	規格參數	規格說明	序號	規格參數	規格說明
1	電源	10VAC 50/60HZ	5	開關量輸出	12個繼電器輸出
2	工作環境	-10℃~60℃，≤85%RH非凝露	6	開關量輸入	6個無源信號輸入
3	存儲環境	-20℃~70℃，≤85%RH非凝露	7	電流輸入	1路電流
4	/	/	8	通訊	1路485

數管碼	用途
DISP1	顯示：當前階段代號、參數項目名稱、故障代碼
DISP2	顯示：當前階段剩余時間、參數值
按鍵燈	用途
開關機按鍵燈	熄滅：關機 點亮：等待吸料閃爍：正在吸料

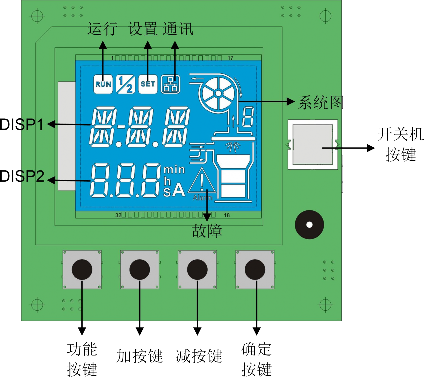

3 面板示意圖

3.1 面板說明

圖標	用途
運行圖標	點亮：機組開機 熄滅：機組停機
設置圖標	點亮：進入設置模式熄滅：沒有進入設置模式
通訊圖標	點亮：與第三方上位機正常通訊熄滅：與第三方上位機無通訊
故障圖標	閃爍：有故障熄滅：無故障
按鍵功能	用途
開關機按鍵	開關機
確定按鍵	確定、消音、復位
減按鍵	減小數值，向下選擇參數
加按鍵	增加數值、向上選擇參數
功能按鍵	移位、進入用戶參數設置

4、常用界面

4.1 開機延時界面

設備上電，系統有7秒鐘的延時，DISP1顯示版本號，DISP2后一位數碼管顯示剩余倒計時。倒計時完畢后，自動進入“主界面”。

4.2 主界面

所有操作的開始，都在“主操作界面”上進行，DISP1顯示當前階段代碼，DISP2顯示剩余時間，系統圖旁邊的數碼管指示當前顯示料斗號，系統圖會顯示當前料斗狀態。如有料斗在吸料，會自動切換顯示正在吸料的料斗。如果現在料斗1處于吸料階段，剩余10s，則“主操作界面”顯示為：

動作階段顯示代碼說明：

在主界面中，DISP1區會顯示相關代碼指示相關狀態，各個顯示代碼對應的狀態如下表：

顯示代碼	狀態
OFF	關機
---	等待吸料
R01	吸料
R02	落料
R03	停風機延時
R04	除塵

4.3 故障界面

當機組發生故障時，會自動進入故障界面，DISP1閃爍顯示故障代碼，故障圖標閃爍顯示，同時系統圖會閃爍顯示出現故障的位置以及出現故障的料斗號，如料斗1報缺料故障時，則“故障界面”顯示為：

5 常用操作

5.1 切換料斗

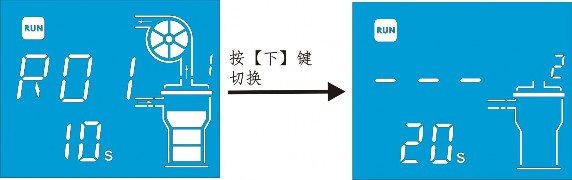

在主界面時，系統圖旁邊的數碼管指示當前顯示料斗號，系統圖會顯示當前料斗狀態。按“加”或“減”按鍵可以在不同料斗間進行切換，查看各個料斗的狀態。切換后，如無操作6秒鐘，則自動會跳回顯示正在吸料的料斗。如料斗1正在吸料中，料斗2正在等待吸料，則從料斗1切換到料斗2顯示的操作如下：

5.2 快速修改吸料時間

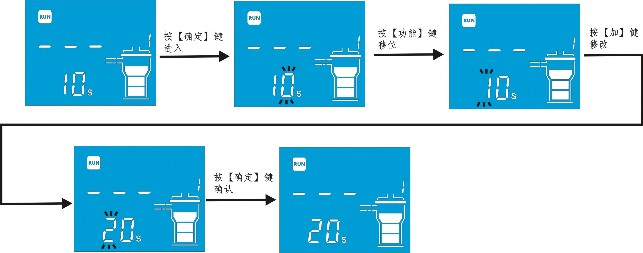

在機組關機或者待機時，按“確定”按鍵可快速修改當前顯示料斗的吸料時間。此時吸料時間相應位閃爍顯示，按“功能”按鍵可移位，按“加”或“減”修改參數，修改完成后，按“確定”鍵退出并保存。如果5秒鐘無操作，則自動退出并保存。

5.2 用戶參數設置

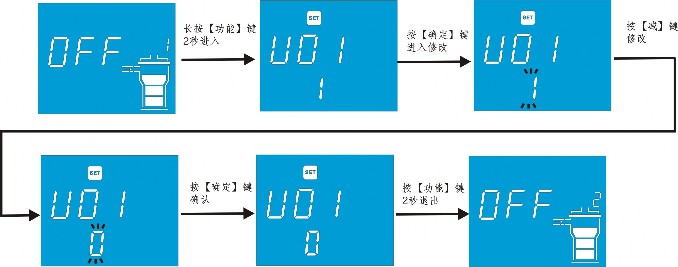

在機組關機或者待機時，按“功能”按鍵3秒可進入用戶參數設置，（進入用戶參數設置后按“加”或“減” 按鍵可向上或向下輪詢參數，按“確定”按鍵可進入修改，按“功能”按鍵可移位。其余參數設置，除進入和退出參數方式不同，其余操作完全一致）DISP1區顯示參數名稱，DISP2區顯示參數值，以料斗1開關為1（料斗開），更改為0（料斗關）為例進行說明。完成參數設置后再次按“功能”按鍵2秒可退出用戶參數設置。

6 參數表示內容

表示	項目	初始值	設定范圍	單位	備注
用戶參數（公開）：主界面下按“功能”鍵3秒進入或退出。按“加”或“減”按鍵輪詢參數或修改參數，按“確定”按鍵進入修改或確定，按“功能”按鍵移位。
U.01	料斗1 開關	1	0~1		0：料斗關 1：料斗開
U.02	料斗2 開關	1	0~1
U.03	料斗3 開關	1	0~1
U.04	料斗4 開關	1	0~1
U.05	吸料時間1	10	1~99	秒	/
U.06	吸料時間2	10	1~99	秒
U.07	吸料時間3	10	1~99	秒
U.08	吸料時間4	10	1~99	秒
U.09	清料時間1	0	0~99	秒	0：不使用截料閥非0：吸料時間后，截料閥關閉進行清料的時間
U.10	清料時間2	0	0~99	秒
U.11	清料時間3	0	0~99	秒
U.12	清料時間4	0	0~99	秒
U.13	落料時間1	20	1~99	秒	/
U.14	落料時間2	20	1~99	秒
U.15	落料時間3	20	1~99	秒
U.16	落料時間4	20	1~99	秒
U.17	缺料報警次數1	3	0~30	次	0：禁用缺料報警功能非0：連續吸料該次數后，若沒有吸到料，則報警
U.18	缺料報警次數2	3	0~30	次
U.19	缺料報警次數3	3	0~30	次
U.20	缺料報警次數4	3	0~30	次
U.21	除塵間隔次數	3	1~99	次	備注：若【除塵方式】設置為0，則該參數隱藏。
U.22	缺料報警停機選擇	0	0~1		0：停機（缺料報警后不再進行吸料 1：不停機（缺料報警后繼續正常工作）
廠家參數（非公開）：主界面下按“向上”鍵+“確定”鍵3秒進入或退出。按“加”或“減”按鍵輪詢參數或修改參數，按“確定”按鍵進入修改或確定，按“功能”按鍵移位。
F.01	風機電流	0.1	0~25	A	0：禁用電流互感器非0：風機額定電流值。
F.02	料斗數量	4	1~4		料斗個數
F.03	來電自啟動	0	0~1		0：禁用 1：使用
F.04	除塵方式	1	0~2		0：不除塵 1：噴洗閥除塵 2：持續噴洗除塵
F.05	除塵時間	10	1~99	秒	/
F.06	除塵延時時間	10	1~99	秒	除塵前和除塵后風機停止延時時間。
F.07	泄壓閥功能	0	0~1		0：禁用 1：使用
F.08	風機延時停止時間	60	1~999	秒	吸料完成后，風機處于空閑狀態的時間超過該設置值風機將停止運轉。備注：若【泄壓閥功能】設置為0，則該參數隱藏。
F.09	通訊地址	0	0~32		0：禁用通訊
F.10	波特率	2	0~2		0:4800 1:9600 2:19200
F.11	停止位	1	1~2
F.12	校驗位	0	0~2		0：無校驗 1：奇校驗 2：偶校驗
F.13	報警輸出模式	0	0~1		0：報警一直有輸出 1：報警間歇輸出
F.14	報警輸出時間	0	0~500	分鐘	報警輸出模式為間歇輸出時，才有該參數。 0：報警會一直間歇輸出。非0：報警間歇輸出的持續時間。
F.15	除塵模式	0	0~1	/	0：吸料后除塵 1：吸料前除塵
F.16	滿料檢測時間	1	0~10	秒
F.17	料位計滿料信號	0	0~1	/	0：常開，斷開時滿料 1：常閉，閉合時滿料

7 故障表

本控制器具備各種報警功能，當發生異常時，界面閃爍顯示故障代碼，蜂鳴器鳴響，報警圖標閃爍。按【確定】按鍵，停止蜂鳴器，在排除異常后，請再按下【確定】鍵，解除報警，或者按【開關機】鍵直接復位。具體故障代碼含義見下表。

故障代碼	故障名稱	動作
E00	數據出錯	1、報警時，機器不能運轉，故障不能復位，上電再次嘗試后，仍出現該報警時，需要維修。 2、上電后開始檢測。
E01	缺料報警	1、連續吸料【缺料報警次數】次后若沒有吸到料，則報警。 2、停止吸料，手動復位。 3、檢測到有效滿料信號后自動復位。
E03	馬達過載	1、開關量 IN5 接收風機過載信號：上電后開始檢測，如果過載，將馬上報警。 2、停止吸料，手動復位。
E04	壓力報警	1、開關量IN6接收壓力異常信號：上電后開始檢測，如果異常，將馬上報警。 2、停止吸料，手動復位。
